弱电机房里机柜位置摆放与布线技巧

2023-04-27

弱电机房里机柜位置摆放与布线技巧

机房内的弱电机柜、服务器、配线架、路由器等设备众多，而这些设备之间都是一环紧扣一环，缺一不可。那么，弱电机房里的机柜安装需要注意什么问题呢?弱电机房机柜该如何走线呢?

1什么是弱电机房

弱电机房也叫弱电间。

通常情况下，把电力、照明用的电能称为强电；而把传播信号、进行信息交换的电能称为弱电。

弱电工程包括电视工程、通信工程、消防工程、保安工程、影像工程等等和为上述工程服务的综合布线工程。

弱电井是用来敷设弱电线路(缆)的一个通道弱电井，在指定的楼层会设置检查口，方便给专业工作人员检查弱电线路(缆)用的。

弱电线路(缆)在弱电井里敷设即可以保护弱电线路(缆)减少人为的破坏，又可方便专业施工人员定时检查维护，而且线路(缆)从弱电井走，不会影响大楼的整体影响，比较美观.。

弱电也不仅仅是指通讯，其实有线电视线(缆)、消防报警线(缆)等等都属于弱电。

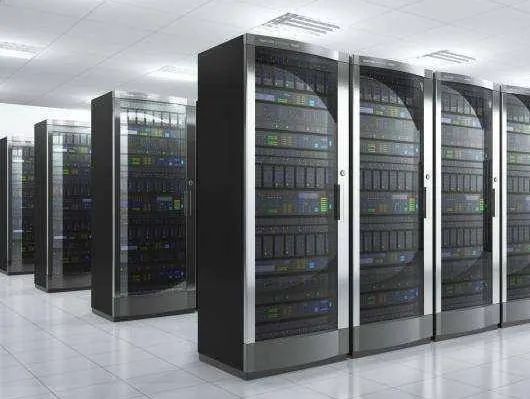

2机柜布线安装注意事项

1、配线子系统的缆线长度控制在90米之内。

2、尽量设立专用的、IT专管的弱电机房。

3、宜选用落地式机柜，并在机柜四边留下设备安装和维护空间。

4、弱电间/配线机柜周围不应有异常的气味，以免设备受损或维护人员难以工作。

5、当弱电间与其他部门合用时，设法将弱电机柜周边的空间隔离出来，使这块空间变为IT独用。

6、对于无法上锁的弱电间或公用区域，应经常检查，一旦遇到机柜破损、漏水或缆线/设备被“埋入”其他部门的资料或货品之中时，需与合用部门商量，尽快清理整齐，以免今后维护时带来不必要的麻烦。

7、当配线机柜不得不安装在公用区域或借用其他部门的空间时，应加强对机柜壳体的强度，封闭机柜对外的孔洞(防水)，尽量不使用玻璃门(防止意外碰碎伤人)，使用专门的锁具/钥匙，确保机柜电源能够实现不间断供电。

总之，要使得机柜内的布线系统和和网络设备不会因外部原因而停止工作，导致所辖区域内的信息传输中断。

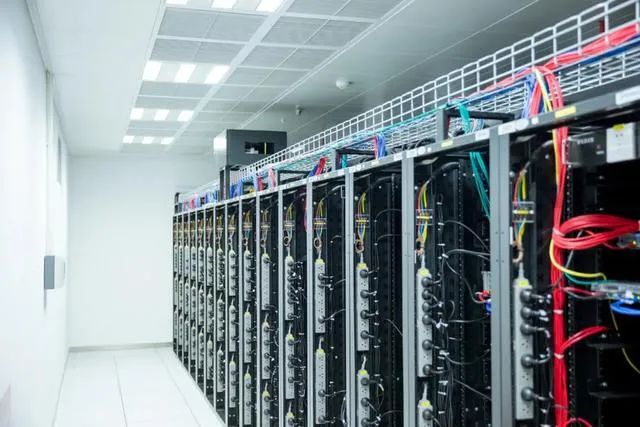

3弱电机房机柜走线技巧

1、使用走线架。弱电机柜走线架其实就是有N个齿的1U或者1SU的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。

2、使用线桥走线。所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构。可以理解为机柜板子上凸出的可以扎线的地方。一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。

3.使用绕线盘在弱电机柜内走线。这个和走线架同理，一般用于通讯设备的光纤整理上。

4.灵活运用进(走)线筒。所谓的进(走)线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。一般进(走)线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。

5.使用扎带和标签。这个方法属于弱电机房机柜走线方法中的基本方法，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。

以上就是关于弱电机房机柜安装的全部内容了，希望能给予各位一定的帮助。其实在机房机柜布线的时候，熟练灵活的掌握以上所说，在综合布线、整理线路中，一定会取得事半功倍的效果。
