弱电工程中强电的计算与设备选择，功率计算、电缆线径，配电箱设计

2023-05-10

记得哪位大神说过，弱电是Tech，强电是Power，精辟！深以为然。

在弱电工程中也需要懂得一些强电知识，应用最多的应该是：

功率的计算

供电线缆的选择

配电箱的设计

如果想继续精进的话，您的技能还可以延申到：

一、功率的计算

计算功率主要是为了向强电系统提资，要求做电源的预留；也是为了选择合适的UPS设备；当然也是为了根据功率选择合适的供电电缆。

弱电工程中功率计算最常用的方式当然是了解各个设备的功率，然后累加了，做个Excel表格，收集一下设备信息，一拉即可。

如果是应用公式的话，可以分为单相功率的计算和三相功率的计算（我们通常计算的是有功功率）

单相功率的计算：

p=uiCOSφ，COSφ为功率因数

三相功率的计算，通常是两种方式

1、P=3uiCOSφ，u i 为相电压和相电流

2、P=√3 UICOSφ U I为线电压和线电流

以上，根据电流算功率可以，根据功率算电流也可以。

二、供电线缆的选择

关于供电线缆的选择，通常是两道题，第一题是选择线缆的型号，第二题是选择线缆的线径。

关于线缆的型号，其实不用背那么多型号，根据我的经验，弱电工程中常用的供电电缆型号主要可以分为三种：

1、YJV电缆，YJV电缆主要是用作电力传输中的主干电缆。

产品全称：铜芯（铝芯）交联聚乙烯绝缘聚氯乙烯护套电力电缆；

YJV属于大电缆了，用于三相主干电力传输，通常10平方以上的电缆会用YJV电缆，比如给机房配电箱的进线就可以用这种。简言之弱电工程中系统级电源进线可以用YJV电缆。

至于如何选择，现在通常是用3+1、3+2或4+1的模式，即3（L）+1（N）+1（PE）。

例如：3*10+2*6

2、BV线

BV线属于低压动力线，通常是独股线，你家里的家装电线通常都是BV线。

产品全程：铜芯聚氯乙烯绝缘布电线

BV线在弱电工程中的应用和系统级的YJV相比，你可以理解为机柜级的进线。比如给机柜、给分支配电箱供电就可以用这种。

3、RVV线

RVV线是软线，全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线，又称轻型聚氯乙烯护套软线,俗称软护套线，是护套线的一种。

RVV线在弱电工程中应用极多，属于设备级供电电缆，比如给摄像机、门禁什么的供电都可以用RVV线，4平方以下用的多一些。

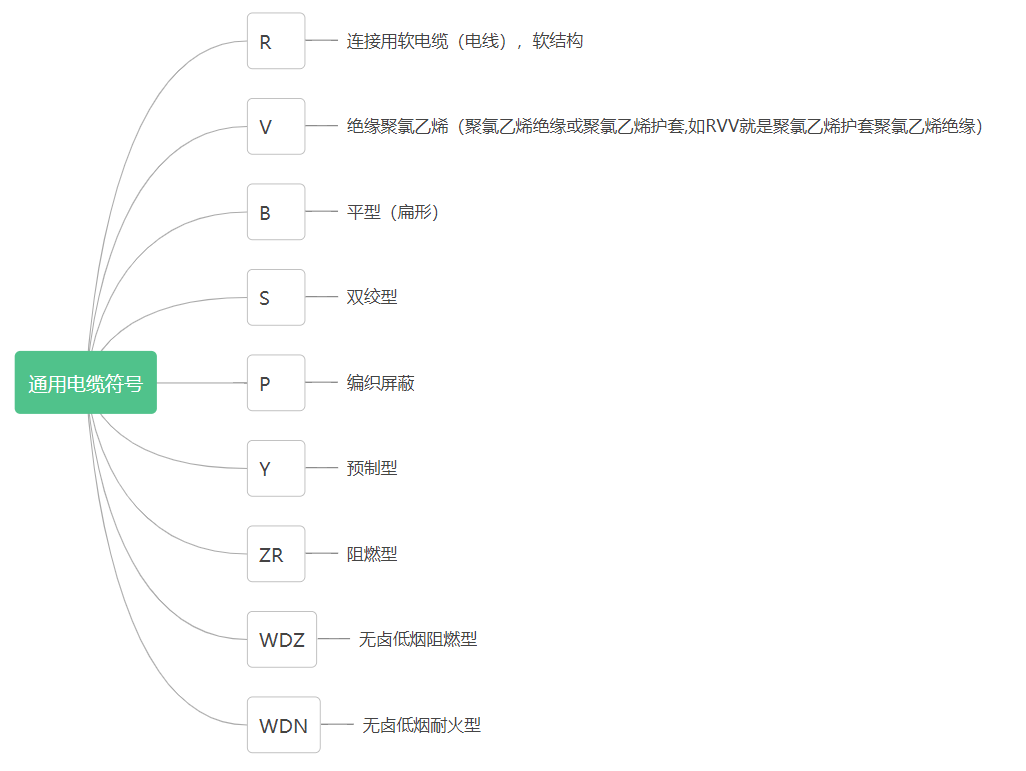

通用电缆符号解释：

至于线径的选择，我们弱电工程中对于线径的选择主要考虑两方面：载流量和供电距离。

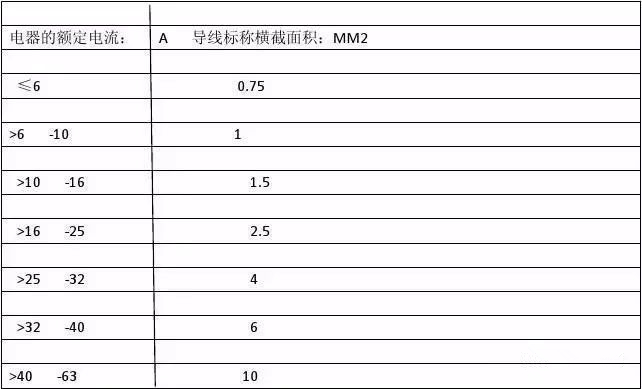

多大的电流配多大的电线，网络上的表格、口径和经验比较多，大差不差随便找一个：

第二个值得考虑的，是供电距离，这个和压降相关，供电距离越大，线径选择就要更粗一些，短距离不需要考虑这些。

强电这块说实话我也是个弟弟，建议你们关注知乎的“Patrick Zhang”，这才是真大神。

三、配电箱的设计

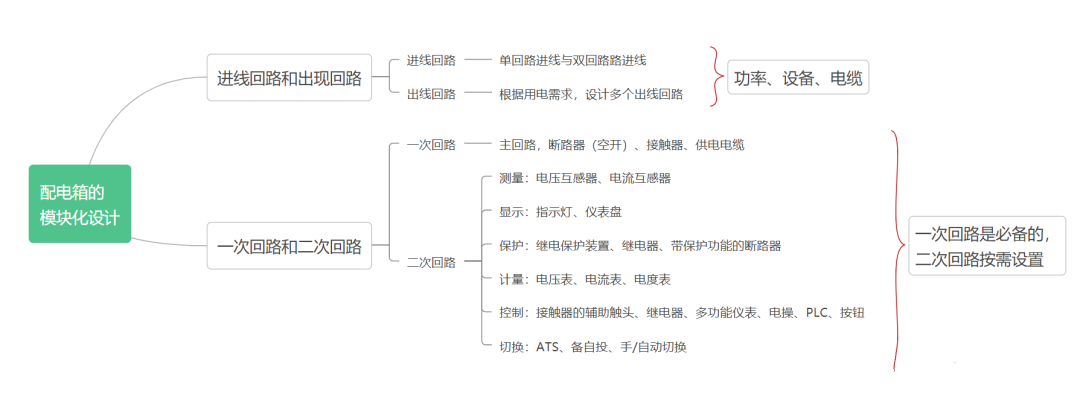

弟弟们，配电箱的设计不要懵，也不要怕。配电箱的设计就是个模块化的设计，这个模块，可以从两个维度来理解：

1、进线回路与出线回路

2、一次回路与二次回路

所谓模块化设计，就是从这两个维度一块一块的设计，然后组合到一起就可以了。所以设计时头脑一定要清晰，一定要抓住这两个点不放！

粗略的说这么多，希望能把你脑海中隐隐约约的一些知识点给串联起来，能给你一些启发。
